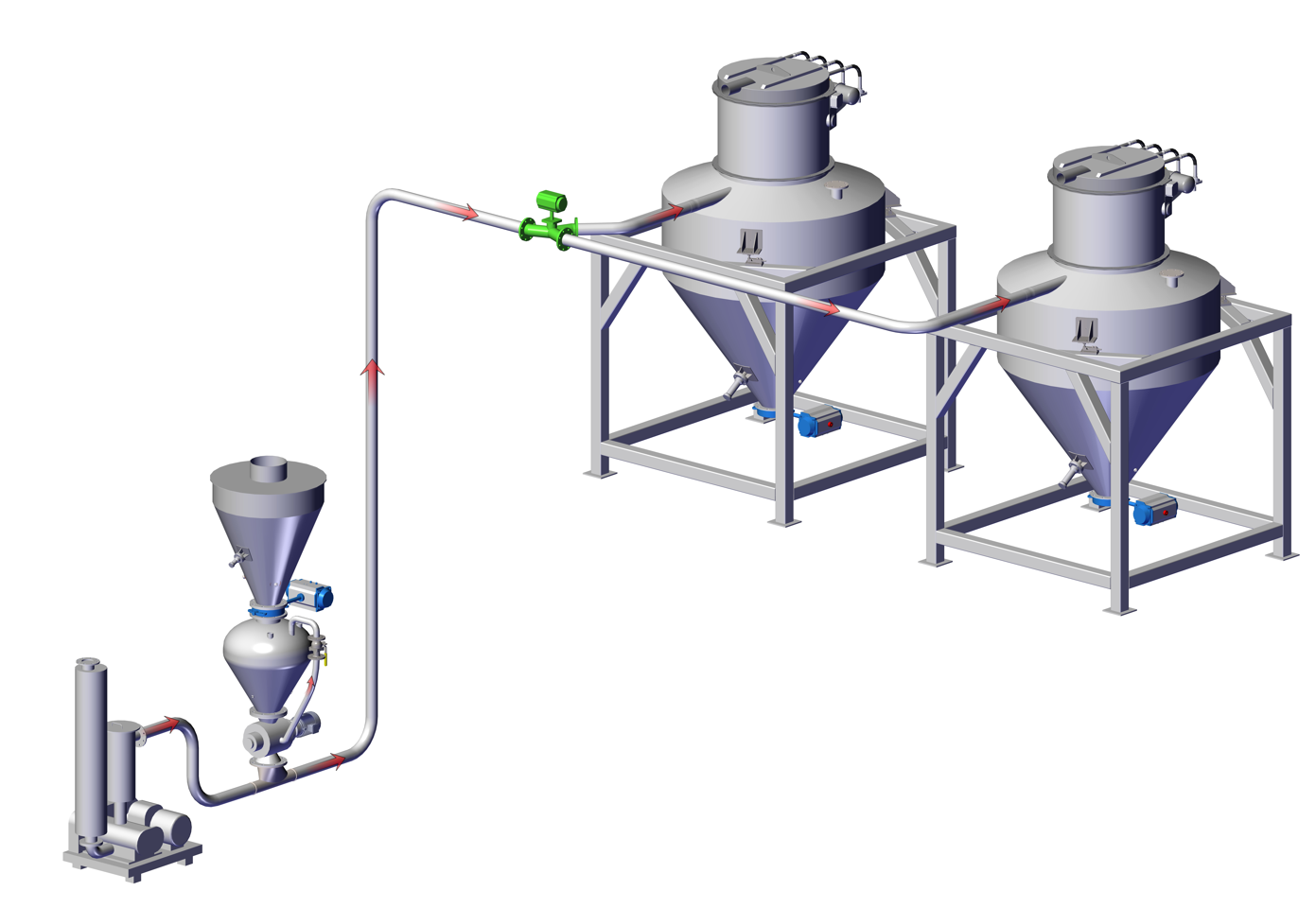

正壓稀相氣力輸送系統

基本原理:

       正壓稀相氣力輸送系統是采用羅茨風機或者羅茨空壓泵作為動力源。利用空氣動能作為輸送介質，物料以比較高的速度并以分散懸浮的狀態在管道中輸送。輸送的壓力一般根據工況條件不同可在幾千帕到幾百千帕范圍內調整。

系統特點:

1、利用氣體動壓，物料以較高速度在輸送管道中前進(8m/s-25m/s )，輸送壓力沿輸送管道逐漸降低；

2、連續輸送，輸送流態、輸送壓力與輸送速度、料氣比基本保持穩定，運行可靠性高、容易維護；

3、可實現多點同時進料及多點出料；

4、應用于閉環系統時，不必增加氣體緩沖設備，容易控制；

5、在一定情況下，輸送距離較正壓密相短、較負壓稀相長；

6、輸送過程中，羅茨鼓風機的出口空氣溫度較高；

7、為了防止串氣，系統需要配備密閉性較好的旋轉供料閥。

基本參數:

1、輸送壓力：0.02Mpa~0.08Mpa( 根據物料比重、距離、高度確定)；

2、料氣比：1~25；

3、輸送速度：初始10m/s 至尾端20m/s；

4、輸送距離：高度20 米，水平200 米；

5、動力源：羅茨風機、離心風機。

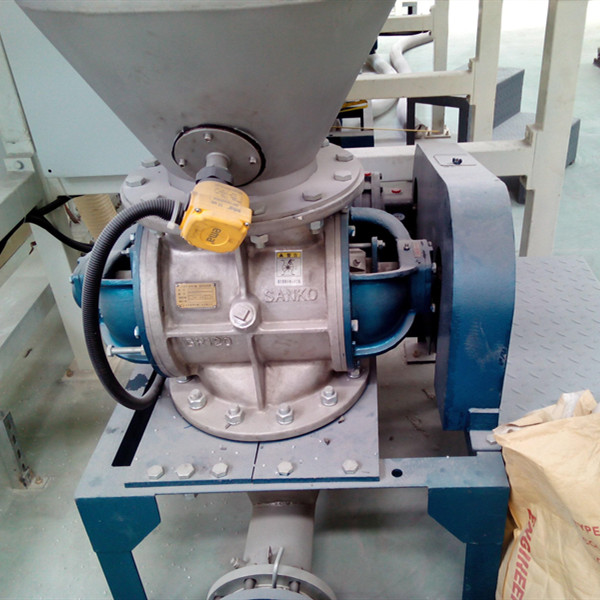

現場圖片:
