羅茨風機

羅茨風機組成結構：

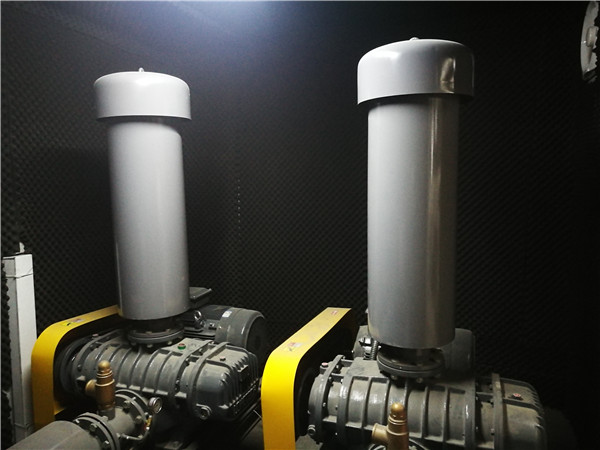

消聲器：用來減小羅茨風機的進、出時由于氣流脈動產生的噪音。

羅茨風機工作原理：

       羅茨風機是容積式風機的一種，有兩個三葉葉輪在由機殼和墻板密封的空間中相對轉動，由于每個葉輪都是采用漸開線，或是外擺線的包絡線，每個葉輪的三個葉片是完全相同的，同時兩個葉輪也是完全相同的，這樣就大大降低了加工難度。葉輪在加工時采用數控設備，保證了兩個葉輪在中心距不變情況下，不管兩個葉輪旋轉到什么位置，都能保持一定的極小間隙，從而保證氣體的泄露在允許范圍內。

       兩個葉輪相向轉動，由于葉輪與葉輪、葉輪與機殼、葉輪與墻板之間的間隙極小，從而使進氣口形成了真空狀態，空氣在大氣壓的作用下進入進氣腔，然后，每個葉輪的其中兩個葉片與墻板、機殼構成了一個密封腔，進氣腔的空氣在葉輪轉動的過程中，被兩個葉片所形成密封腔不斷地帶到排氣腔，又因為排氣腔內的葉輪是相互嚙合的，從而把兩個葉片之間的空氣擠壓出來，這樣連續不停的運轉，空氣就源源不斷地從進氣口輸送到出氣口，這就是羅茨風機的整個工作過程。

羅茨風機種類：

       羅茨鼓風機按照其工作方式的不同可以粗略分為單級與雙級之分，其中只有一個壓縮級的鼓風機，我們稱之為單級鼓風機，而將兩臺單級鼓風機串聯起來，對氣體連續進行兩次壓縮的鼓風機我們稱之為雙級串聯鼓風機。

按葉輪頭數分：兩葉羅茨鼓風機和三葉羅茨鼓風機。

按用途分：立窯鼓風機、氣化鼓風機、曝氣鼓風機等。

按介質種類分：空氣鼓風機、煤氣鼓風機、氫氣鼓風機、二氧化硫鼓風機等。

按傳動方式分：直聯鼓風機和帶聯鼓風機等。

按冷卻方式分：空冷鼓風機、水冷鼓風機和逆流冷卻鼓風機等。

按結構型式分：立式鼓風機、臥式鼓風機、豎軸式鼓風機、密集成組鼓風機等。

按密封型式分：迷宮密封、漲圈密封、填料密封和機械密封等各種型式的鼓風機。

羅茨風機技術參數：

       其流量從0.52m3/min-180m3/min，升壓值由9.8Kpa-98Kpa不等，總共二十種機型，2500多種參數規格，且有體積小，流量大，噪音低，運行平穩可靠等特點，相應的主流型號有：TSR50、TR65、TSR80、TSR100、TSR125、TSR150、TSR175、TSR200 、TSR250、TSR300、TSR350型。對應的電機功率從0.75kw-355kw。種類齊全，可滿足不同用戶不同用途的需要。
具體羅茨風機參數選型表如下：
